Многожильный, многопроволочный силиконовый кабель с сертификатом
-
Одобрено TUV Rheinland
-
Соответствующий Стандарт: EN 50525-2-83:2011
-
Рабочая Температура: -60°C +180°C
-
Номинальное Напряжение: 300/500 V
-
Испытательное Напряжение: 2000 V
-
Мин. Радиус Изгиба:
Стационарно 4 x ?
Подвижно 7,5 x ? -
Механические особенности изоляционного материала EN 60811-2-1, EN 60811-1-2,
EN 60811-1-1 -
Без Галогена EN 60754-

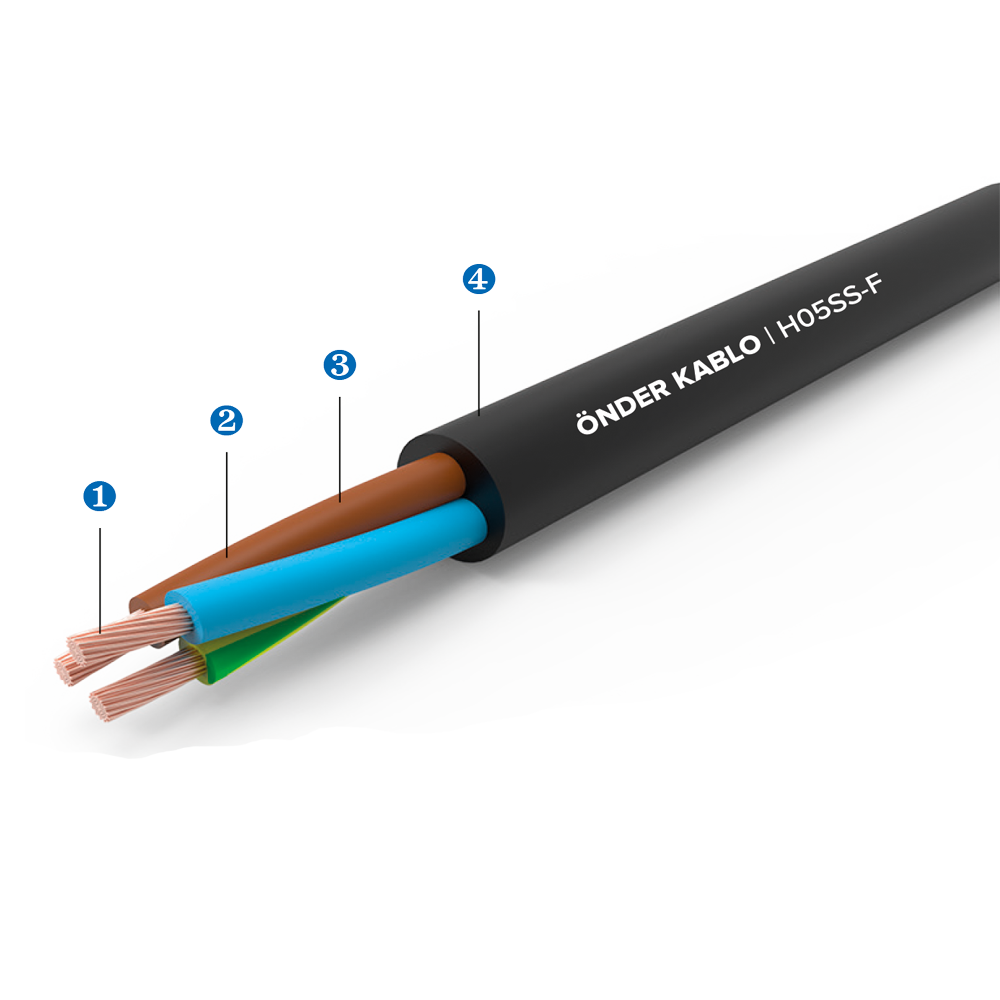

Конструкция Кабеля
1. Проводник / Conductor
Гибкий нелуженый или луженый Медный Класс-5, IEC 60228
2. Изоляция / Силиконовый Компаунд / Тип: EI2
3. Разделитель / Лента PES
4. Оболочка / Силиконовый Компаунд / Тип: EM9
Опционально/ Оплетка из стекловолокна (только для моделей H05SSF-T)
|
Сечение |
Макс. диаметр жилы | Внешний диаметр |
Макс. электрическое сопротивление (20°C’de) Нелуженый |
Макс. электрическое сопротивление (20°C’de) Луженый |
Приблизительный вес |
|
2x0,75 |
0,21 |
6,3 |
26,0 |
26,7 |
60 |
| 3x0,75 | 6,9 | 74 | |||
| 4x0,75 | 7,5 | 89 | |||
| 5x0,75 | 8,5 | 113 | |||
| 2x1,00 |
0,21 |
6,8 | 19,5 |
20,0 |
72 |
| 3x1,00 | 7,2 | 86 | |||
| 4x1,00 | 7,9 | 103 | |||
| 5x1,00 | 8,8 | 130 | |||
| 2x1,50 | 0,26 | 8,4 | 13,3 |
13,7 |
109 |
| 3x1,50 | 8,9 | 131 | |||
| 4x1,50 | 10,0 | 163 | |||
| 5x1,50 | 10,9 | 198 | |||
|
2x2,50 |
0,26 |
9,9 | 7,98 | 8,21 | 157 |
| 3x2,50 | 10,5 | 190 | |||
| 4x2,50 | 11,7 | 237 | |||
| 5x2,50 | 13,0 | 294 | |||
| 3x4 |
0,31 |
12,1 | 4,95 | 5,09 | 260 |
| 4x4 | 13,5 | 325 | |||
| 3x6 | 13,8 | 3,30 | 3,39 | 352 | |
| 4x6 | 15,3 | 440 |
Допустимое уклонение диаметра ± 5%
Все технические детали указанные в каталоге только для информации.
ONDER KABLO всегда может изменить дизайн, технические характеристики, изображения и информацию в этом каталоге без предварительного уведомления.
Пожалуйста свяжитесь с нами для получения дополнительной информации.
| Имя файла | |
| Техническая документация | Скачать (8.4 Мб) |
