Одножильный, многопроволочный провод с противоразрывной силиконовой изоляцией
- Рабочая Температура: -60°C +180°C
- Номинальное напряжение: 300/500 V ; 450/750 ? 1,00 mm?
- Испытательное напряжение: 2000 V
- Без Галогена EN 60754-1
ОДНОЖИЛЬНЫЙ, МНОГОПРОВОЛОЧНЫЙ ПРОВОД С ПРОТИВОРАЗРЫВНОЙ СИЛИКОНОВОЙ ИЗОЛЯЦИЕЙ

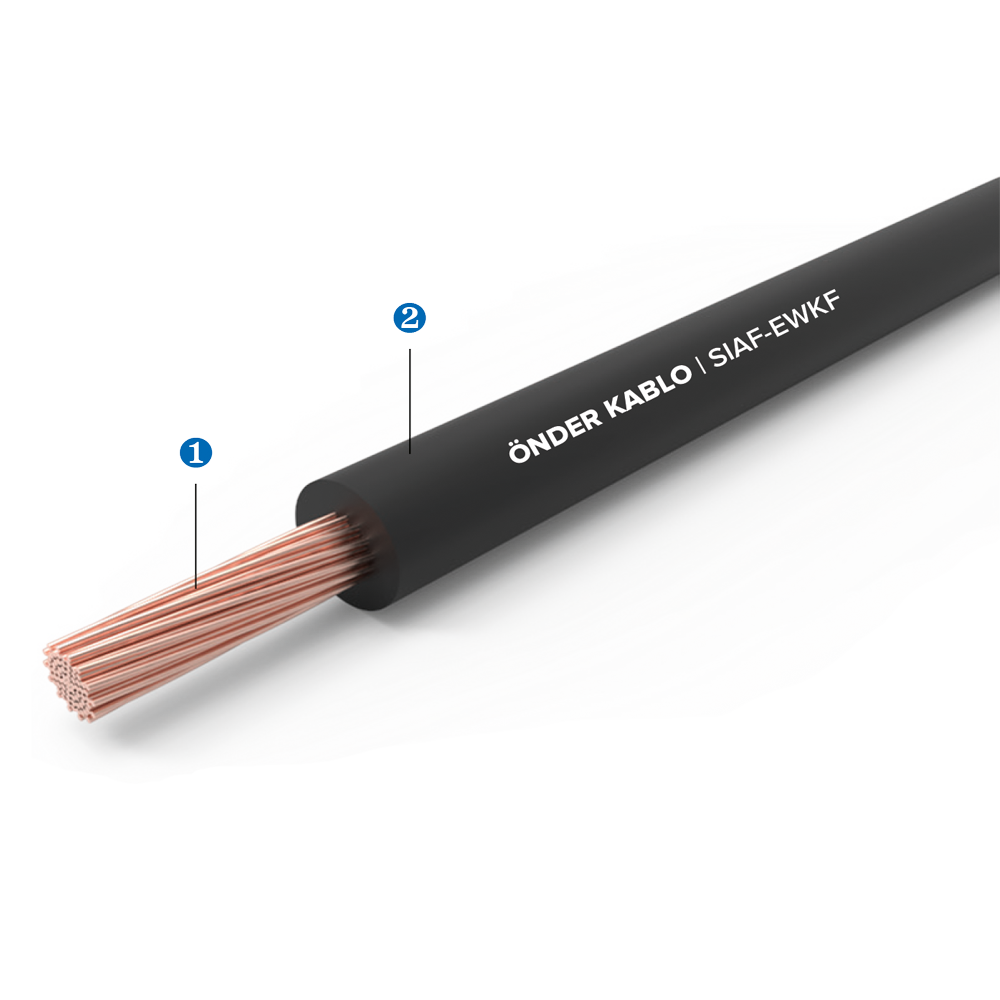

Конструкция Провода
1. Проводник / Гибкий нелуженый или луженый медный Класс-5, IEC 60228
2. Изоляция / Стойкий к разрывам и надрезам силиконовый компаунд EWKF
|
Сечение |
Макс. диаметр жилы | Толщина изоляции | Внешний диаметр |
Макс. электрическое сопротивление (20°C’de) Нелуженый |
Макс. электрическое сопротивление (20°C’de) Луженый |
Приблизительный вес |
| 0,35 | 0,21 | 0,70 | 2,2 | 53,0 | 56,0 | 7 |
| 0,50 | 0,21 | 0,80 | 2,5 | 39,0 | 40,1 | 9 |
| 0,75 | 0,21 | 0,80 | 2,7 | 26,0 | 26,7 | 12 |
| 1,00 | 0,21 | 0,80 | 2,8 | 19,5 | 20,0 | 14 |
| 1,50 |
0,26 |
0,80 | 3,1 | 13,3 | 13,7 | 19 |
| 2,50 | 0,26 | 0,90 | 3,8 | 7,98 | 8,21 | 31 |
| 4 | 0,31 | 0,90 | 4,4 | 4,95 | 5,09 | 46 |
| 6 | 0,31 | 1,00 | 5,2 | 3,30 | 3,39 | 68 |
| 10 | 0,41 | 1,10 | 6,5 | 1,91 | 1,95 | 118 |
| 16 | 0,41 | 1,30 | 8,0 | 1,21 | 1,24 | 176 |
| 25 | 0,41 | 1,40 | 10,0 | 0,780 | 0,795 | 276 |
| 35 | 0,41 | 1,40 | 11,7 | 0,554 | 0,565 | 373 |
| 50 | 0,41 | 1,50 | 13,4 | 0,386 | 0,393 | 518 |
| 70 | 0,51 | 1,50 | 15,6 | 0,272 | 0,277 | 751 |
| 95 | 0,51 | 1,60 | 17,2 | 0,206 | 0,210 | 987 |
Допустимое уклонение диаметра ± 5%
Все технические детали указанные в каталоге только для информации.
ÖNDER KABLO всегда может изменить дизайн, технические характеристики, изображения и информацию в этом каталоге без предварительного уведомления.
