SIMH (SIHF)

Многожильный, многопроволочный безгалогенный силиконовый кабель

SIMH (SIHF)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Рабочая Температура: -60°C +180°C

  • Номинальное Напряжение:  300/500 V ; 450/750 ? 1,00 mm?

  • Испытательное Напряжение:  2000 V

  • Мин. Радиус Изгиба:
    Стационарно  4 х  ?
    Подвижно 7,5 х ?

  • Не содержит Коррозионных Газов  IEC 60754-2

  • Огнезащитный   IEC 60332-1-2

  • Сопротивление изоляции:  min.200 MOhm x km

  • Без Галогена   EN 60754-1

  • CE = Продукт одобрен Директивой EC Low-Voltage Directive 2006/95/EC.( Низковольтное Оборудование

МНОГОЖИЛЬНЫЙ, МНОГОПРОВОЛОЧНЫЙ БЕЗГАЛОГЕННЫЙ СИЛИКОНОВЫЙ КАБЕЛЬ

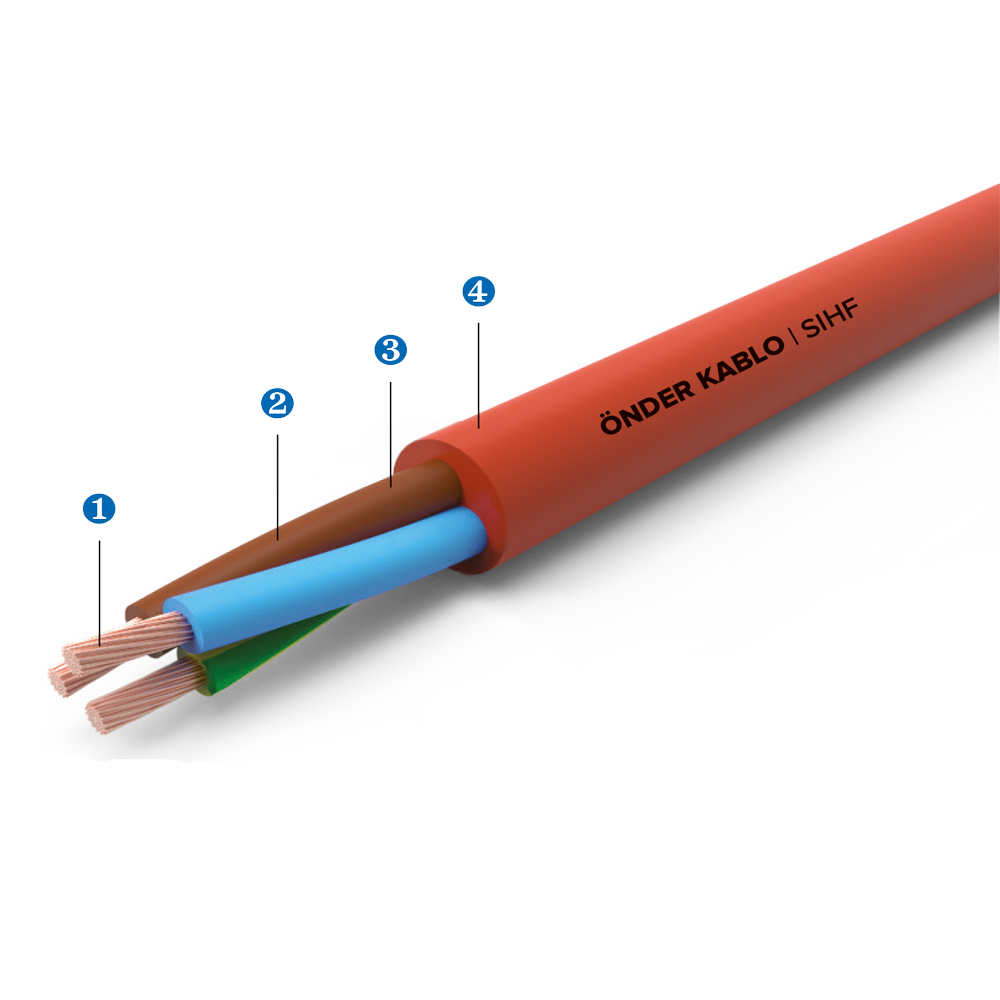

Конструкция Кабеля

1. Проводник /  Гибкий нелуженый или луженый Медный Класс-5, IEC 60228

Цветовая Маркировка Жил /     VDE 0293-308/HD 308 S2

Количество Жил /  6 и более

Черные жилы с белыми цифрами

2.  Изоляция /   Силиконовый Компаунд

3.  Разделитель /  Лента PES

4.  Внешняя Оболочка /  Силиконовый Компаунд

Места Применения

Силиконовые кабели устойчивы к высоким температурам и подходят для применений в местах , где требуется устойчивость к экстремальным температурным отклонениям. Силиконовые кабели выдерживают температуру до + 180 ° C при постоянной эксплуатации, тогда как максимальная рабочая температура может достигать + 220 ° C при кратковременной эксплуатации. Минимальная рабочая температура силиконовых кабелей составляет всего -60 ° C. Силиконовые кабели не содержат галогенов, поэтому они идеально подходят для использования в противопожарных установках. Силиконовые кабели часто используются в нагревательных и кухонных приборах, а также в различных областях промышленности, таких как электростанции, предприятия по производству стали, авиация, судостроение, производство керамики, стекла и цемента. Благодаря превосходной эластичности и особенностям изгиба изоляции жилы силиконовые кабели используются в качестве гибких соединительных кабелей и в труднодоступных местах, а также там, где изгиб кабелей необходим для оптимизации использования пространства.

 Устойчив к следующим воздействиям :

 Масло , жир , спирт , разбавленная кислота , соль , окисляющие вещества , влажность , тепло , кислород , озон.

Сечение

Макс. диаметр жилы  Внешний диаметр Макс. электрическое
сопротивление (20°C’de)
Нелуженый 		Макс. электрическое
 сопротивление (20°C’de)
Луженый
          		Приблизительный вес
2x0,22
  0,21   4,4  92,0   92,4 25
3x0,22 4,8 30
4x0,22   5,3 39
 2x0,25   0,21
 4,7  78,0
      		 80,2
 29
3x0,25 5,0 35
4x0,25 5,6   44
2x0,35  0,21
 4,9  53,0     56,0 33
3x0,35 5,3 40
4x0,35 5,9 51
5x0,35 6,6 63
6x0,35 7,2 77
2x0,50   0,21
  		5,6    39,0                  40,1          42
3x0,50 5,9 44
4x0,50 6,4 58
5x0,50 7,3 62
6x0,50 8,3 79
7x0,50 8,3 85
8x0,50 8,9 99
10x0,50 10,0 124
12x0,50 10,6 141
16x0,50 12,1 186
18x0,50 12,7 211
25x0,50      15,2 271
2x0,75     0,21                   6,4      26,0                                26,7           53
2x0,75 6,8 63
4x0,75 7,6 83
5x0,75 8,5 101
6x0,75  9,2 115
7x0,75 9,2 124
8x0,75 9,9 138
10x0,75 11,1 156
12x0,75  12,2 185
16x0,75 13,7 218
18x0,75 14,6 260
25x0,75 17,2 370
2x1,00    0,26                         6,6     13,3                            13,7                    59
3x1,00 7,0 77
4x1,00 7,8 94
5x1,00 8,8 115
6x1,00 9,5 134
7x1,00 9,5 144
8x1,00 10,3 175
9x1,00 11,5 196
10x1,00 11,5 216
12x1,00 12,5 231
16x1,00 14,4 302
18x1,00 15,1 340
25x1,00 18,0 431
2x1,50  0,26                           7,6     13,3                          13,7                          81
3x1,50 8,0 98
4x1,50 8,7 122
5x1,50 9,6 147
6x1,50 10,4 173
7x1,50 10,4 187
8x1,50 11,2 213
10x1,50 13,0 263
12x1,50 13,9 314
14x1,50 14,7 379
16x1,50 16,2 445
18x1,50 17,0 506
20x1,50 17,5 566
24x1,50 20,0
 722
2x2,50    0,26                8,8    7,98                        8,21                     134
3x2,50 9,7 152
4x2,50 10,6 188
5x2,50 11,6 228
6x2,50 12,6 304
7x2,50 12,6 320
8x2,50 13,6 373
10x2,50 15,5 450
12x2,50 17,1 502
16x2,50 19,6 659
18x2,50 20,6 761
25x2,50 24,4 1007
2x4   0,31        10,8    4,95        5,09       180
3x4 11,4 224
4x4 12,5 295
5x4 13,9 359
7x4 15,6 479
2x6  0,31          12,4    3,30          3,39       210
3x6 13,2 270
4x6 14,8    341
5x6 16,5 432
7x6 18,0 552
2x10   0,41        16,2   1,91          1,95     400
3x10 17,2 507
4x10 19,4 644
5x10 21,4 788
7x10 23,4 1151
2x16   0,41        18,0   1,21           1,24       591
3x16 19,3 749
4x16  21,4 950
5x16 24,0 1204
7x16 26,4 1682
2x25   0,41
 22,0

   0,780


  0,795

      		700
3x25  23,4 1100
4x25 26,3 1500
5x25 30,0 1900
2x35   0,41
 24,6
   0,554


  0,565

         		1100
3x35 26,3 1500
4x35 29,1 2100
5x35 34,0 2500
2x50   0,41
 32,0    0,386


   0,393

         		1800
3x50 34,0 2400
4x50 39,0 3100



Допустимое уклонение диаметра  ± 5%

Все технические детали указанные в каталоге только для информации.
ÖNDER KABLO всегда может изменить дизайн, технические характеристики, изображения и информацию в этом каталоге без предварительного уведомления.
Пожалуйста свяжитесь с нами для получения дополнительной информации.
