Многожильный, многопроволочный плоский силиконовый кабель
-
Рабочая Температура: -60°C +180°C
-
Номинальное Напряжение: 300/500 V
-
Испытательное Напряжение: 2000 V
-
Без Галогена EN 60754-1
МНОГОЖИЛЬНЫЙ, МНОГОПРОВОЛОЧНЫЙ ПЛОСКИЙ СИЛИКОНОВЫЙ КАБЕЛЬ

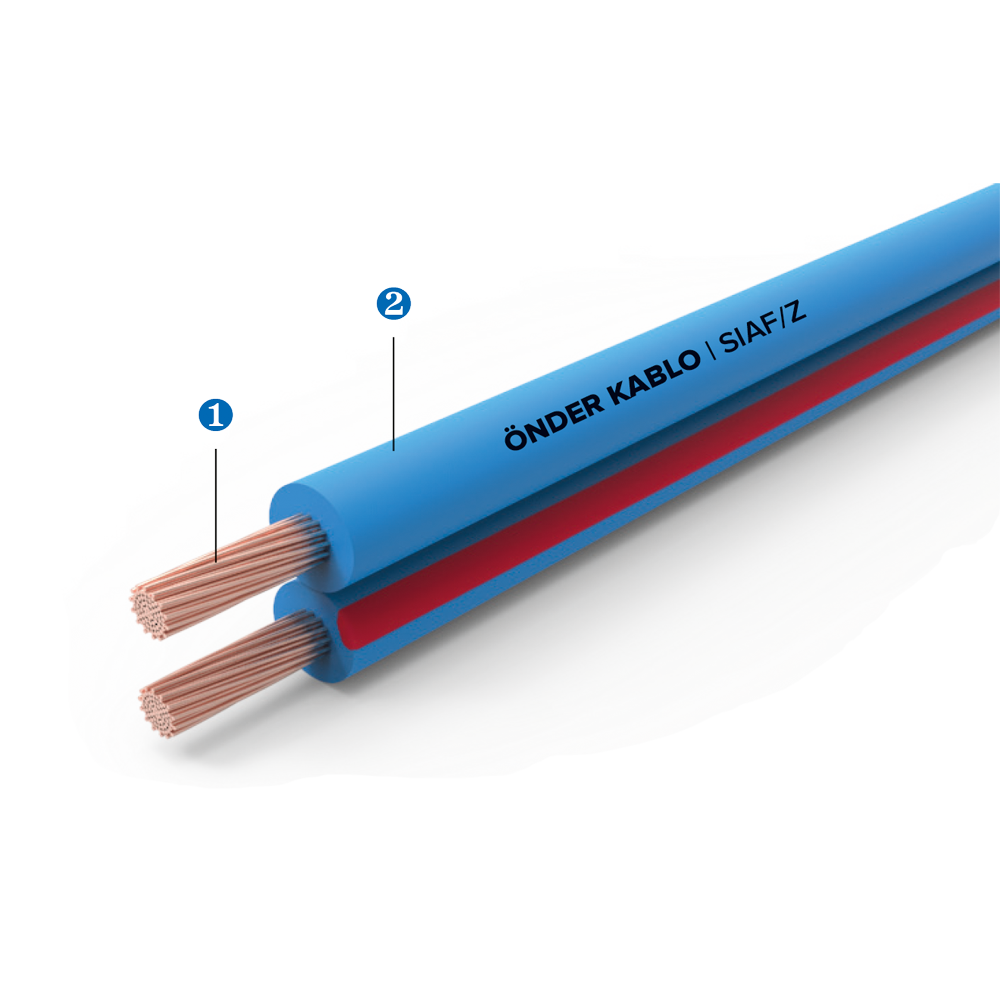

Конструкция Кабеля
1. Проводник / Гибкий нелуженый или луженый Медный Класс-5, IEC 60228
2. Изоляция / Силиконовый компаунд
|
Сечение |
Макс. диаметр жилы | Толщина изоляции | Внешний диаметр |
Макс. электрическое сопротивление (20°C’de) Нелуженый |
Макс. электрическое сопротивление (20°C’de) Луженый |
Приблизительный вес |
|
2x0,50 |
0,21 | 0,6 |
2,1 x 4,2 |
39,0 |
40,1 |
19 |
|
2x0,75 |
0,21 | 0,6 |
2,4 x 4,8 |
26,0 |
26,7 |
26 |
|
2x1,00 |
0,21 | 0,6 |
2,5 x 5,0 |
19,5 | 20,0 | 31 |
|
2x1,50 |
0,26 | 0,7 |
2,8 x 5,6 |
13,3 | 13,7 | 42 |
|
2x2,50 |
0,26 | 0,8 |
3,4 x 6,8 |
7,98 | 8,21 | 66 |
| 2x4,00 | 0,31 | 0,8 | 4,2 x 8,4 | 4,95 | 5,09 | 99 |
Допустимое уклонение диаметра ± 5%
Все технические детали указанные в каталоге только для информации.
ÖNDER KABLO всегда может изменить дизайн, технические характеристики, изображения и информацию в этом каталоге без предварительного уведомления.
Пожалуйста свяжитесь с нами для получения дополнительной информации.
