Многожильный, многопроволочный кабель с изоляцией из ewkf силикона
-
Рабочая Температура: -60°C +180°C
-
Номинальное Напряжение: 300/500 V ; 450/750 ? 1,00 mm?
-
Испытательное Напряжение: 2000 V
-
Мин. Радиус Изгиба:
Стационарно 4 x ?
Подвижно 7,5 x ? -
Без Галогена EN 60754-1
-
Не Содержит Коррозионных Газов IEC 60754-2
-
Негорючий IEC 60332-1-2
-
Сопротивление Изоляции: min.200 MOhm x km
МНОГОЖИЛЬНЫЙ, МНОГОПРОВОЛОЧНЫЙ КАБЕЛЬ С ИЗОЛЯЦИЕЙ ИЗ EWKF СИЛИКОНА

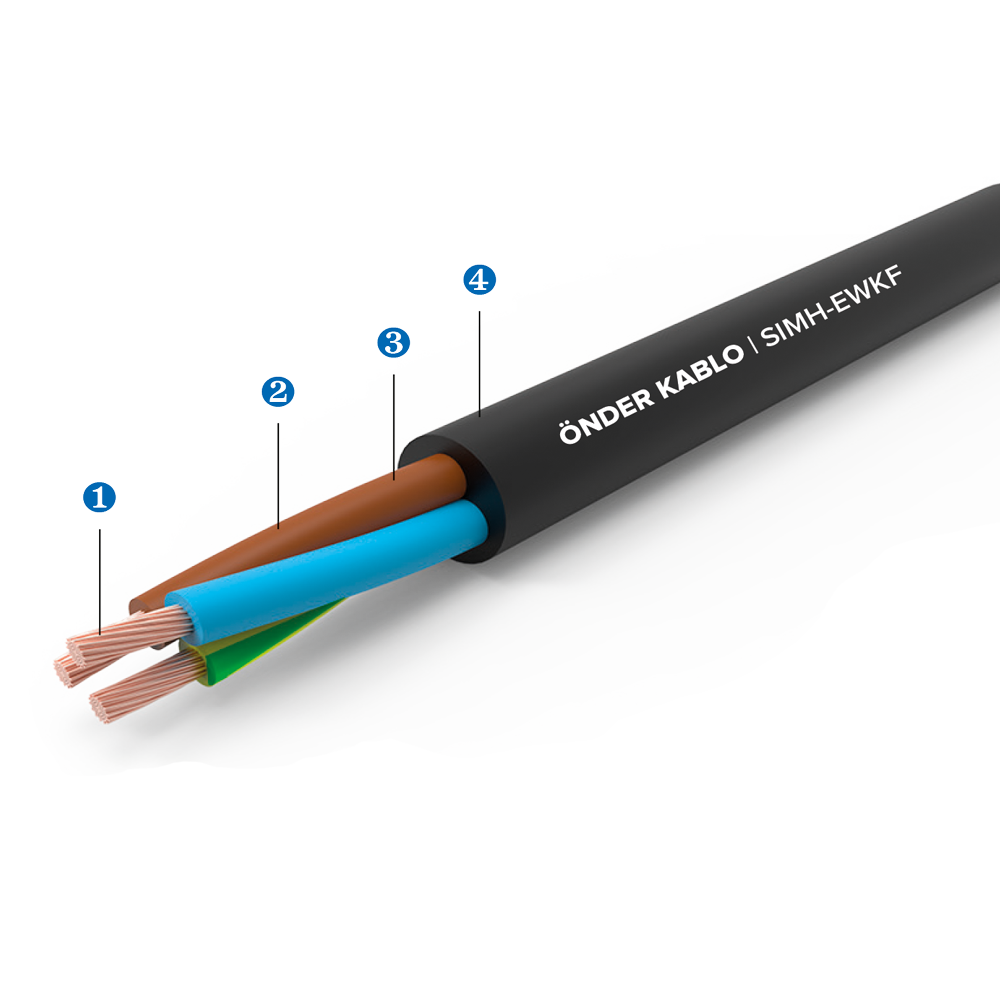

Конструкция Кабеля
1. Проводник/ Гибкий нелуженый или луженый Медный Класс-5, IEC 60228
Цифровая Маркировка Жил / VDE 0293-308/HD 308 S2
Количество Жил / 6 и более
Черные жилы с белыми цифрами
2. Изоляция / Устойчивый к разрывам и надрезам силикон EWKF
3. Разделитель / Лента PES
4. Внешняя оболочка/ Устойчивый к разрывам и надрезам силикон EWKF
|
Сечение |
Макс. диаметр жилы | Внешний диаметр |
Макс. электрическое сопротивление (20°C’de) Нелуженый |
Макс. электрическое сопротивление (20°C’de) Луженый |
Приблизительный вес |
|
2x0,75 |
0,21 |
6,4 |
26,0 |
26,7 |
53 |
| 3x0,75 | 7,0 | 64 | |||
| 4x0,75 | 7,6 | 84 | |||
| 5x0,75 | 8,5 | 101 | |||
| 2x1,00 |
0,21 |
6,8 | 19,5 |
20,0 |
60 |
| 3x1,00 | 7,2 | 78 | |||
| 4x1,00 | 7,8 | 95 | |||
| 5x1,00 | 8,8 | 116 | |||
| 2x1,50 | 0,26 | 8,8 | 13,3 |
13,7 |
82 |
| 3x1,50 | 8,9 | 98 | |||
| 4x1,50 | 9,9 | 122 | |||
| 5x1,50 | 10,8 | 148 | |||
| 7x1,50 | 12,0 | 187 | |||
| 12x1,50 | 16,1 | 315 | |||
| 16x1,50 | 18,2 | 446 | |||
| 20x1,50 | 19,4 | 566 | |||
|
2x2,50 |
0,26 |
9,8 | 7,98 | 8,21 | 135 |
| 3x2,50 | 10,4 | 152 | |||
| 4x2,50 | 11,5 | 189 | |||
| 5x2,50 | 12,9 | 229 | |||
| 2x4 |
0,31 |
11,6 |
4,95 | 5,09 | 180 |
| 3x4 | 12,3 | 230 | |||
|
4x4 |
13,6 | 300 | |||
| 5x4 | 15,2 | 380 | |||
| 2x6 | 0,31 | 13,2 | 3,30 | 3,39 | 321 |
| 3x6 | 14,0 | 330 | |||
| 4x6 | 15,5 | 430 | |||
|
5x6
|
17,2 | 550 |
Допустимое уклонение диаметра ± 5%
Все технические детали указанные в каталоге только для информации.
ÖNDER KABLO всегда может изменить дизайн, технические характеристики, изображения и информацию в этом каталоге без предварительного уведомления.
Пожалуйста свяжитесь с нами для получения дополнительной информации.
