Многожильный, многопроволочный силиконовый кабель в армированной оплетке
-
Соответствующий Стандарт: IEC 60331, IEC 60332-1 IEC 60332-3
-
Рабочая Температура: -60°C +180°C
-
Номинальное Напряжение: 13,8 kV
-
Испытательное Напряжение: 30 kV
-
Мин. Радиус Изгиба: 5 x (?)
-
Без Галогена EN 60754-1
-
Устойчивость к тепловому удару и УФ лучам
-
Отличная механическая прочность
МНОГОЖИЛЬНЫЙ, МНОГОПРОВОЛОЧНЫЙ СИЛИКОНОВЫЙ КАБЕЛЬ В АРМИРОВАННОЙ ОПЛЕТКЕ

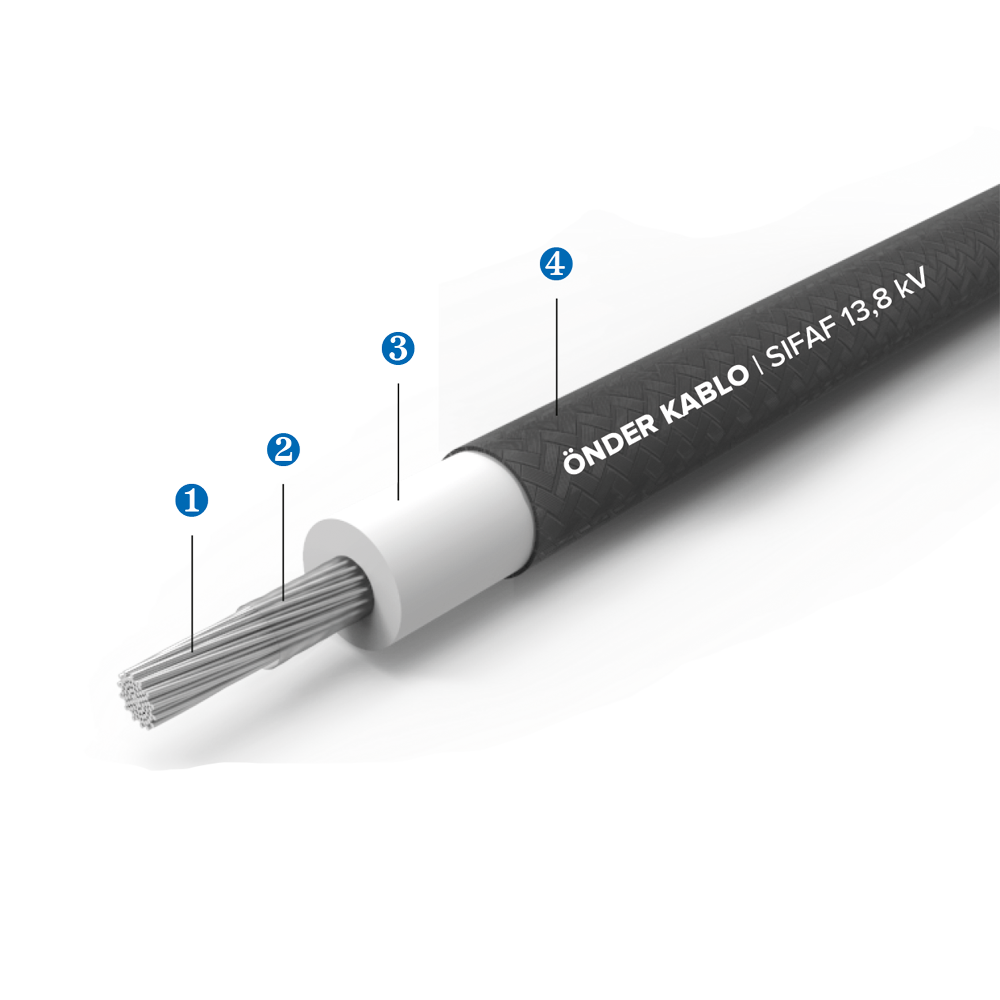

Конструкция Кабеля
1. Проводник / Гибкий Луженый Медный Class-5, IEC 60228
2. Опционально / Полупроводниковая Лента
3. Изоляция / Силиконовый Компаунд
4. Опционально / Оплетка из синтетического волокна с покрытием (Черная)
Доступен с силиконовым покрытием
|
Сечение |
Макс. диаметр жилы |
Внешний диаметр |
Макс. электрическое сопротивление (20°C’de) Луженый |
Приблизительный вес |
| 2,50 | 0,26 | 10,2 | 8,21 | 107 |
| 4,00 | 0,31 | 11,0 | 5,09 | 132 |
| 6,00 | 0,31 | 11,8 | 3,39 | 161 |
| 10 | 0,41 | 13,1 | 1,95 | 222 |
| 16 | 0,41 | 14,2 | 1,24 | 284 |
| 25 | 0,41 | 15,7 | 0,795 | 390 |
| 35 | 0,41 | 17,2 | 0,565 | 496 |
| 50 | 0,41 | 18,9 | 0,393 | 653 |
| 70 | 0,51 | 21,3 | 0,277 | 852 |
| 95 | 0,51 | 23,2 | 0,210 | 1071 |
| 120 | 0,51 | 25,2 | 0,164 | 1343 |
| 150 | 0,51 | 27,9 | 0,132 | 1643 |
| 185 | 0,51 | 29,3 | 0,108 | 2013 |
| 240 | 0,51 | 33,1 | 0,0817 |
2646 |
Допустимое уклонение диаметра ± 5%
Все технические детали указанные в каталоге только для информации.
ÖNDER KABLO всегда может изменить дизайн, технические характеристики, изображения и информацию в этом каталоге без предварительного уведомления.
Пожалуйста свяжитесь с нами для получения дополнительной информации.
