Одножильный , многопроволочный силиконовый провод с повышенной термоустойчивостью
- Соответствующий стандарт: IEC 60335-1
- Рабочая температура: -60°C +250°C
- Номинальное напряжение: 300/500 V ; 450/750 ?1,00 mm?
- Испытательное напряжение: 2000 V
- Без галогена EN 60754-1

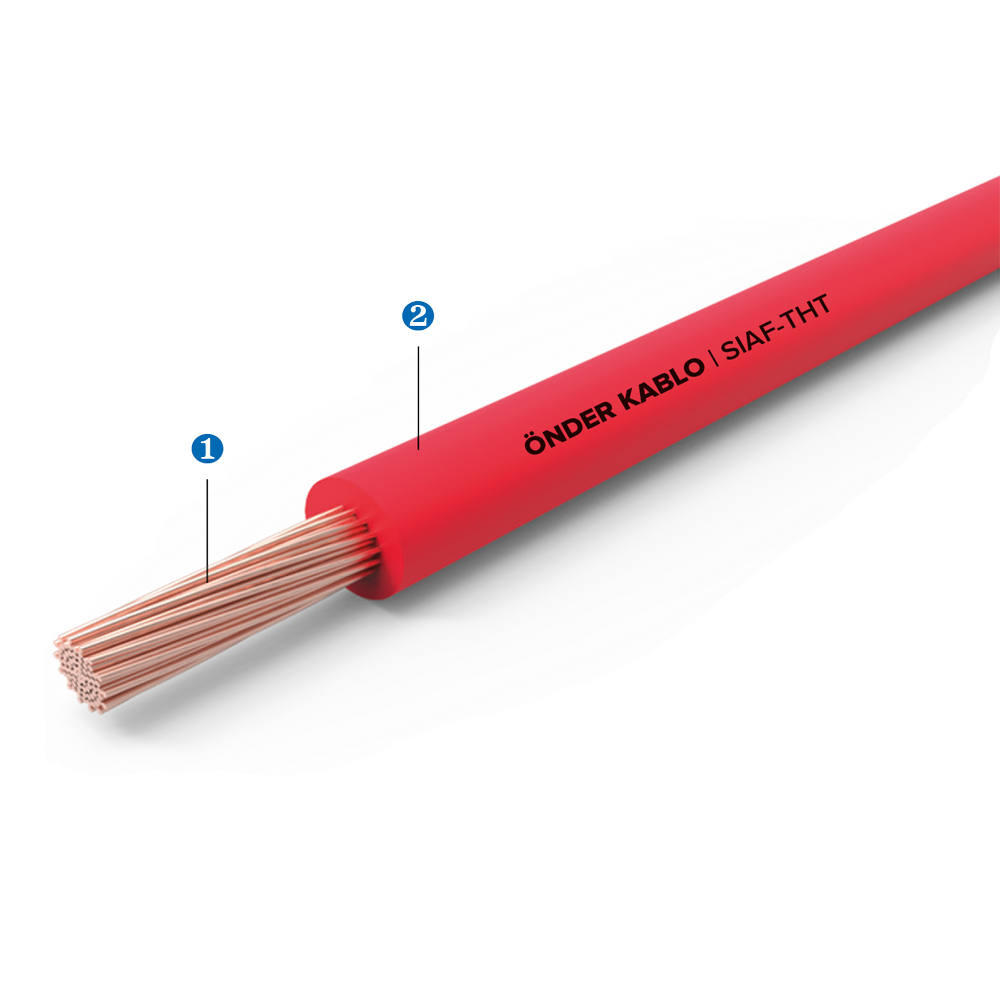

Конструкция Провода
1. Проводник / Гибкий нелуженый или луженый медный Класс-5, IEC 60228
2. Изоляция / Силиконовый компаунд с высокой термоустойчивостью
|
Сечение |
Макс. диаметр проводника | Внешний диаметр |
Макс. электрическое сопротивление (20°C’de) Нелуженый |
Макс. электрическое сопротивление (20°C’de) Луженый |
Приблизительный вес |
| 0,25 | 0,21 | 1,8 | 78 | 80,2 | 5 |
| 0,35 | 0,21 | 1,9 | 53,0 | 56,0 | 6 |
| 0,50 | 0,21 | 2,1 | 39,0 | 40,1 | 8 |
| 0,75 | 0,21 | 2,3 | 26,0 | 26,7 | 11 |
| 1,00 | 0,21 | 2,5 | 19,5 | 20,0 | 13 |
| 1,50 | 0,26 | 2,8 | 13,3 | 13,7 | 19 |
| 2,50 | 0,26 | 3,5 | 7,98 | 8,21 | 30 |
| 4 | 0,31 | 4,1 | 4,95 | 5,09 | 44 |
| 6 | 0,31 | 4,7 | 3,30 | 3,39 | 62 |
| 10 |
0,41 |
6,1 | 1,91 | 1,95 | 105 |
| 16 |
0,41 |
7,5 | 1,21 | 1,24 | 161 |
| 25 |
0,41 |
9,1 | 0,780 | 0,795 | 244 |
| 35 |
0,41 |
10,3 | 0,554 | 0,565 | 335 |
| 50 |
0,41 |
12,0 | 0,386 | 0,393 | 475 |
| 70 |
0,51 |
13,7 | 0,272 | 0,277 | 668 |
| 95 | 0,51 | 15,6 | 0,206 | 0,210 | 864 |
| 120 | 0,51 | 17,4 | 0,161 | 0,164 | 1120 |
| 150 | 0,51 | 19,3 | 0,129 | 0,132 | 1377 |
| 185 | 0,51 | 21,4 | 0,106 | 0,108 | 1679 |
| 240 | 0,51 | 24,3 | 0,0801 | 0,0654 | 2232 |
| 300 | 0,51 | 26,9 | 0,0641 | 0,0654 | 2831 |
Допустимое уклонение диаметра ± 5%
Все технические детали указанные в каталоге только для информации.
ÖNDER KABLO всегда может изменить дизайн, технические характеристики, изображения и информацию в этом каталоге без предварительного уведомления.
Пожалуйста свяжитесь с нами для получения дополнительной информации.
