Одножильный , многопроволочный кабель с силиконовой изоляцией
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
-
Рабочая Температура: -60°C +180°C
-
Номинальное Напряжение: 0,6/1 kV - 1,8/3 kV
-
Испытательное Напряжение: 5 kV - 10 kV
-
Без Галогена EN 60754-1
ОДНОЖИЛЬНЫЙ , МНОГОПРОВОЛОЧНЫЙ КАБЕЛЬ С СИЛИКОНОВОЙ ИЗОЛЯЦИЕЙ

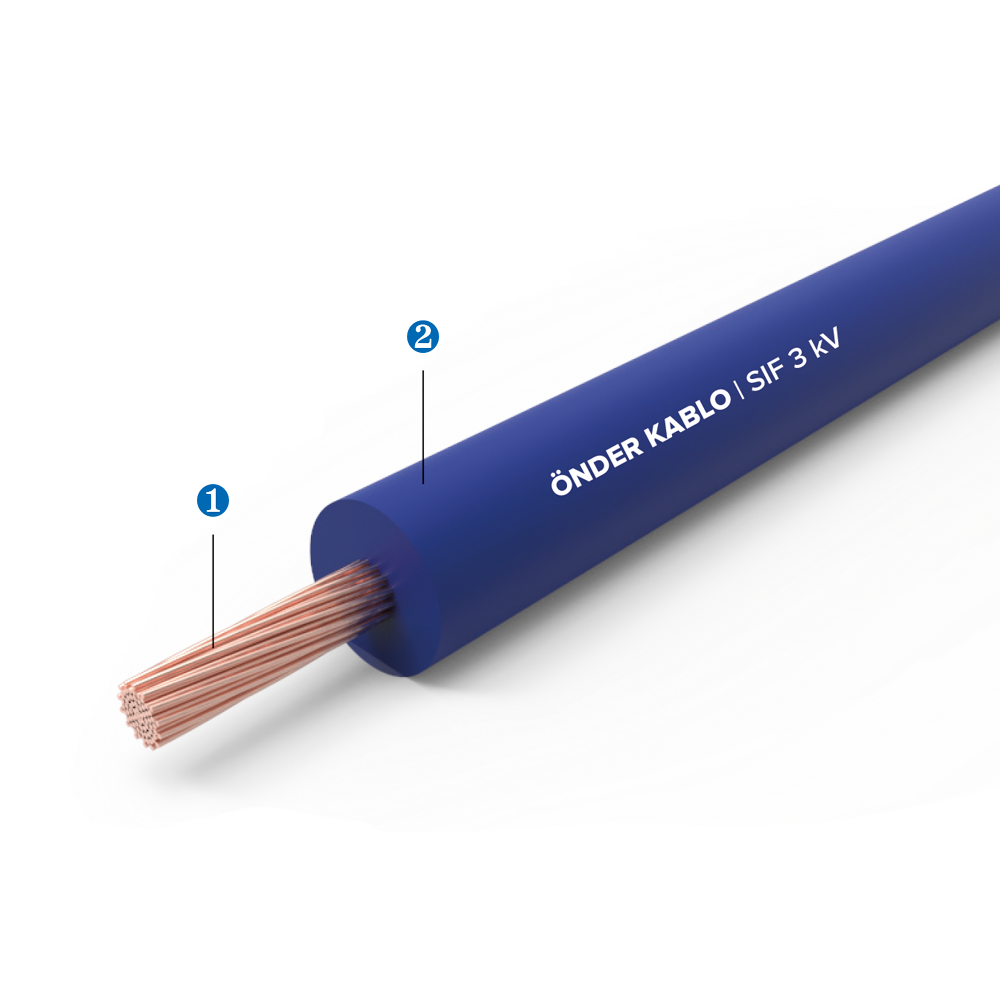

Конструкция Кабеля
1.Проводник / Гибкий Нелуженый или Луженый Медный Класс-5, IEC 60228
2. Изоляция / Силиконовый компаунд
Тип |
Сечение |
Макс. диаметр жилы | Внешний диаметр |
Макс. электрическое сопротивление (20°C’de) Нелуженый |
Макс. электрическое сопротивление (20°C’de) Луженый |
Приблизительный вес |
SIF 0,6 -1kV
|
0,50 | 0,21 | 2,9 | 39,0 | 40,1 | 14 |
0,75 | 0,21 | 3,2 | 26,0 | 26,7 | 18 | |
1,00 | 0,21 | 3,3 | 19,5 | 20,0 | 20 | |
1,50 | 0,26 | 3,6 | 13,3 | 13,7 | 26 | |
2,50 |
0,26 |
4,4 | 7,98 | 8,21 | 41 | |
SIF 3kV
|
0,50 |
0,21 |
3,5 | 39,0 | 40,1 | 18 |
0,75 | 0,21 | 3,8 | 26,0 | 26,7 | 23 | |
1,00 |
0,21 |
3,9 | 19,5 | 20,0 | 25 | |
1,50 | 0,26 | 4,4 | 13,3 | 13,7 | 34 | |
2,50 | 0,26 | 5,0 | 7,98 | 8,21 | 47 |
Допустимое уклонение диаметра ± 5%
Все технические детали указанные в каталоге только для информации.
ÖNDER KABLO всегда может изменить дизайн, технические характеристики, изображения и информацию в этом каталоге без предварительного уведомления.
Пожалуйста свяжитесь с нами для получения дополнительной информации.
