Одножильный , многопроволочный силиконовый кабель с повышенной термоустойчивостью
- Соответствующий Стандарт: IEC 60331-21 (FE 180)
- Рабочая Температура: -60°C +200°C
- Номинальное Напряжение: 300/500 V ; 450/750 ? 1,00 mm?
- Испытательное Напряжение: 2000 V
- Без Галогена EN 60754-1
ОДНОЖИЛЬНЫЙ , МНОГОПРОВОЛОЧНЫЙ СИЛИКОНОВЫЙ КАБЕЛЬ С ПОВЫШЕННОЙ ТЕРМОУСТОЙЧИВОСТЬЮ

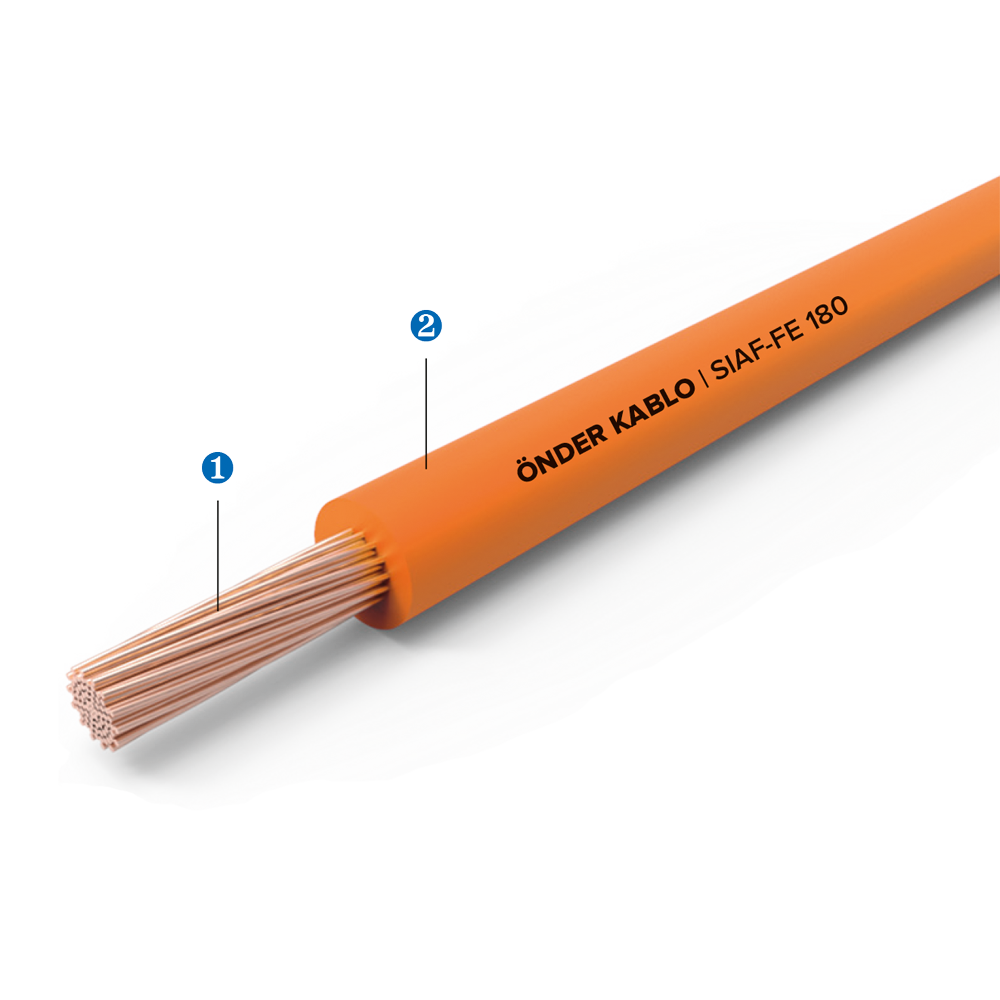

Конструкция Кабеля
1. Проводник / Гибкий нелуженый или луженый медный Класс-5, IEC 60228
2. Изоляция / Специальный силиконовый компаунд
|
Сечение |
Макс. диаметр жилы | Внешний диаметр |
Макс. электрическое сопротивление (20°C’de) Нелуженый |
Макс. электрическое сопротивление (20°C’de) Луженый |
Приблизительный вес |
| 0,35 | 0,21 | 1,9 | 53,0 | 56,0 | 6 |
| 0,50 | 0,21 | 2,1 | 39,0 | 40,1 | 8 |
| 0,75 | 0,21 | 2,3 | 26,0 | 26,7 | 11 |
| 1,00 | 0,21 | 2,5 | 19,5 | 20,0 | 13 |
| 1,50 | 0,26 | 2,8 | 13,3 | 13,7 | 19 |
| 2,50 | 0,26 | 3,5 | 7,98 | 8,21 | 30 |
| 6 | 0,31 | 4,7 | 3,30 | 3,39 | 62 |
| 10 | 0,41 | 6,1 | 1,91 | 1,95 | 105 |
| 16 | 0,41 | 7,5 | 1,21 | 1,24 | 161 |
| 25 | 0,41 | 9,1 | 0,780 | 0,795 | 244 |
| 35 | 0,41 | 10,3 | 0,554 | 0,565 | 335 |
| 50 | 0,41 | 12,0 | 0,386 | 0,393 | 475 |
| 70 | 0,51 | 13,7 | 0,272 | 0,277 | 668 |
| 95 | 0,51 | 15,6 | 0,206 | 0,210 | 864 |
| 120 | 0,51 | 17,4 | 0,161 | 0,164 | 1120 |
| 150 | 0,51 | 19,3 | 0,129 | 0,132 | 1377 |
| 185 | 0,51 | 21,4 | 0,106 | 0,108 | 1679 |
| 240 | 0,51 | 24,3 | 0,0801 | 0,0817 | 2232 |
| 300 | 0,51 | 26,9 | 0,0641 | 0,0654 | 2831 |
Допустимое уклонение диаметра ± 5%
Все технические детали указанные в каталоге только для информации.
ÖNDER KABLO всегда может изменить дизайн, технические характеристики, изображения и информацию в этом каталоге без предварительного уведомления.
Пожалуйста свяжитесь с нами для получения дополнительной информации.
